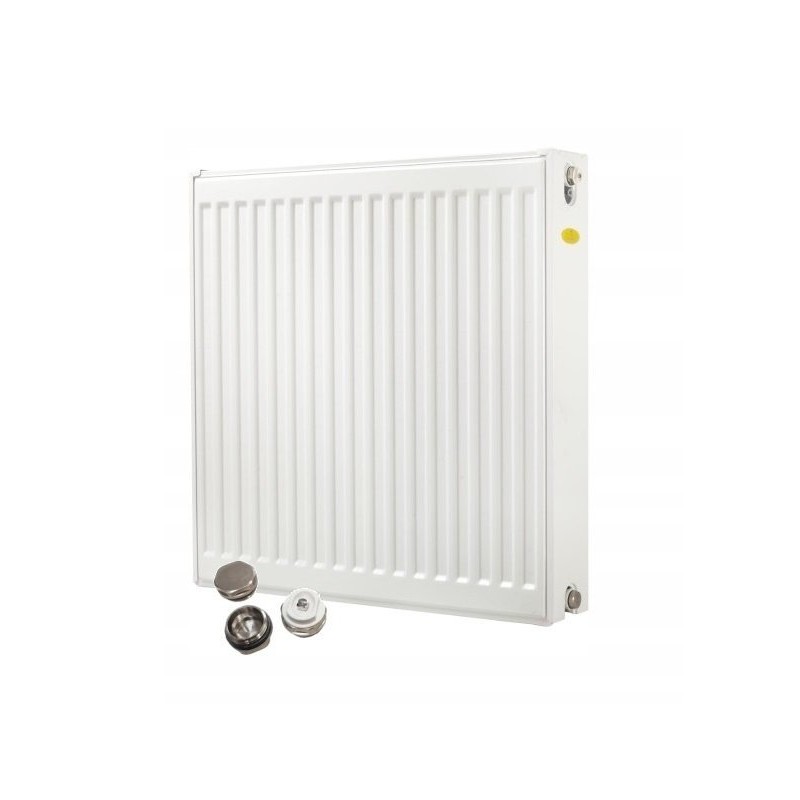

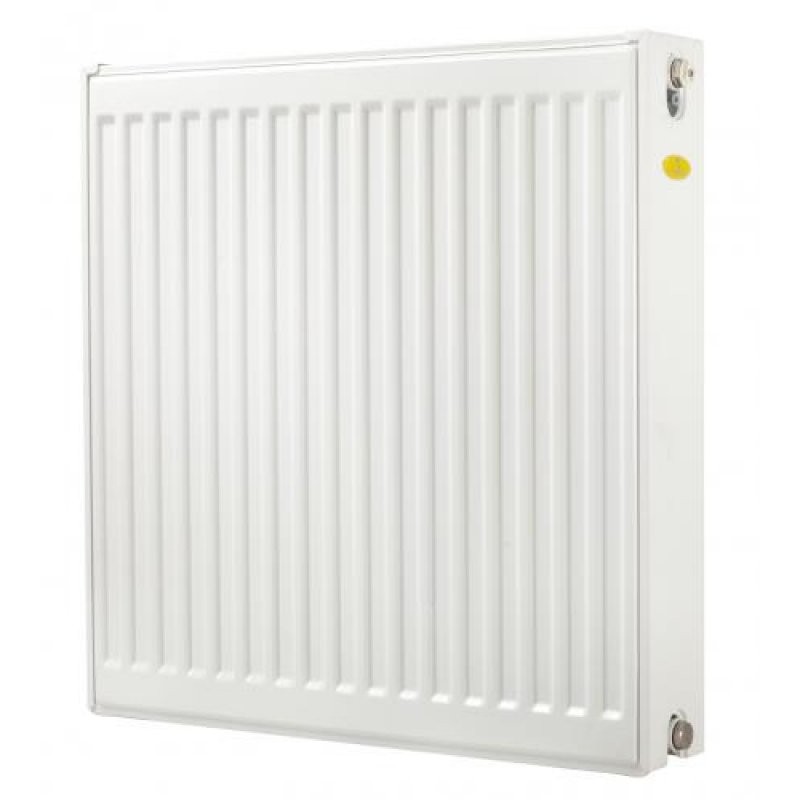

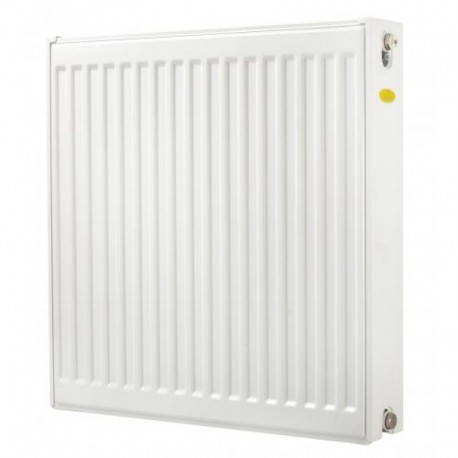

GRZEJNIK DIAMOND C22 550x400 Zobacz większe

GRZEJNIK DIAMOND C22 550x400

22-550x0400

Nowy produkt

Diamond grzejnik panelowy stalowy typ 22 550x400mm z zawieszeniem, podłączenie boczne, Gwarancja 10 lat

Aby ustalić cenę wysyłki prosimy o kontakt telefoniczny

Więcej szczegółów

10 Przedmioty

273,00 zł brutto

Więcej informacji

  Stalowy Grzejnik Panelowy - Typ 22







Grzejniki stalowe DIAMOND stosowane są w zamkniętych oraz otwartych układach jedno – dwururowych C.O. Wyprodukowane zostały z wysokogatunkowej blachy stalowej, walcowanej na zimno. Grzejniki są odtłuszczone, cynkofosforowane, zagruntowane kataforycznym malowaniem wstępnym, a następnie pokryte proszkiem antyelektrostatycznym i wypalane w 200 stopniach. Kolor biały (RAL 9016).

Zbudowany jest z dwóch płyt i dwóch wydajnych konwektorów, powierzchnie boczne obudowane osłonami, powierzchnia górna przykryta osłoną typu grill. Podłączenie boczne.

Grzejniki z zasilaniem bocznym sa sprzedawane łącznie z wieszakiem, a z podłączeniem dolnym posiadają wbudowany zawór termostatyczny



Parametry



KOD PRODUKTUMODELKOD EANAT30AT50AT60KmWSPÓŁCZYNNIK n

22-550x04002259075476772813106027633,73641,2991
22-550x05002259075476771443887529544,67051,2991
22-550X060022590754767715146590311445,60461,2991
22-550x0700225907547677168543105313356,53871,2991
22-550X0800225907547677175620120415267,47281,2991
22-550x0900225907547677182698135417168,40691,2991
22-550X1000225907547677199775150519079,34101,2991
22-550x11002259075476772058531655209810,27511,2991
22-550X12002259075476772129301806228911,20921,2991
22-550X140022590754767722910852107267013,07741,2991
22-550X160022590754767723612402408305114,94561,2991
22-550x180022590754767724313952709343316,81381,2991
22-550x200022590754767725015503010381418,68201,2991
22-550x220022590754767726717053311419620,55021,2991
22-550x240022590754767727418603612457722,41841,2991
22-550X260022590754767811020153913495924,28661,2991
22-550X280022590754767812721704214534026,15481,2991



ΔT 30 – (55/45/20°C)

ΔT 50 – (75/65/20°C)

ΔT 60 – (90/70/20°C)



Właściwości:

Reakcja na ogień Klasa A1 Temperatura powierzchni Max 120 °C Ciśnienie robocze MOP 10 bar Szczelność pod działanie ciśnienia: Brak przecieków przy ciśnieniu 1,3 krotnie większym od  maksymalnego ciśnienia roboczego: 1300kPa Odporność na działanie ciśnienia: Brak pęknięć przy ciśnieniu 1,69 krotnie większym od maksymalnego  ciśnienia roboczego: 1690 kPa. Maksymalne ciśnienie robocze 1000 kPa Trwałość jako odporność na korozję: Brak korozji powierzchni zewnętrznych po 100 h badania w warunkach zawilgocenia Trwałość jako odporność na słabe uderzenia: Klasa 1 Norma 442-1 System 3 Znak: CE







WYSOKOŚĆ
H [mm]HI [mm]H2 [mm]H3 [mm]H4 [mm]
30024513315587,5
400345133155137,5
500445233255137,5
550500283310137,5
600545333355137,5
900845633655137,5





DŁUGOŚĆTYP11,VP-11TYP: 21,22,33
L [mm]L1 [mm] L2 [mm]L1 [mm] L2 [mm]
400-1400117 -100 -
1600117 783100 800
1800117 883100 900
2000117 983100 1000
2200117 1083100 1100
2400117 1183100 1200
2600117 1283100 1300
2800117 1383100 1400
3000117 1483100 1500
